色差仪有几种光路结构？大口径色差仪为什么用45/0结构？

色差仪有几种光路结构？色差仪是颜色测量中常见仪器，其根据工作原理的不同，可以采用不同的光路结构，常见的有45/0和d/8两种光路，一般大口径色差仪会采用45/0光路结构。那么，大口径色差仪为什么用45/0结构？下文就让我们一起了解一下！

色差仪常见光路结构类型：

45/0°测量结构是CIE规定的标准的45°环形均匀照明，0°接收几何光学结构。光源以45°斜向照射样品表面，探测器沿垂直样品表面0°方向采集反射光，即垂直接收物体表面反射光。这种结构模拟了人眼日常生活中观察物体的常见方式，因此更适合用于测量与人眼观察一致的表面颜色，即测量数据与目视结果的匹配性较高。

d/8°测量结构是CIE规定的近似漫反射均匀照明，8°接收，包含镜面反射光几何光学结构。积分球可收集大部分散射光线，能够分离镜面反射分量，支持包含镜面反射光的测量，即SCI模式，能够完全包括物体所有的表面反射光，从而客观地表示物体的外观颜色。消除了镜面反射光的SCE模式测量，其测量结果更接近于人眼所观察到的结果。

色差仪的哪种光路结构在测量颜色时与人眼最为接近？

色差仪最为常见的光路结构有45/0和D/8两种，在这两种光路结构中，45/0光路结构色差仪在测量颜色时与人眼目视感知最为接近。人眼观察物体时，通常是斜向打光、垂直观看表面。45/0几何结构光源从样品四周45°环绕照射，探测器垂直样品采集漫反射光，会自动剔除样品表面镜面反光干扰。这和人眼观察实物时，会主动避开刺眼反光、依靠漫反射判断色彩的视觉习惯一致。因此测量数据与肉眼直观观感匹配度最高。

与之对比，d/8°积分球光路依靠球体实现全方位漫射照明，虽然通用性更强，支持SCI包含镜面反射、SCE排除镜面反射两种模式，但即使切换至SCE模式，光学采集逻辑依然和人眼定向观察模式存在偏差。积分球均匀采光会收集更多多角度散射信号，容易放大纹理、微观起伏带来的色彩偏差；而45/0固定角度采集机制，和目视单一观察角度逻辑统一，在哑光、实色平面样品的供需双方对色工作中，能够最大限度减少仪器数据与肉眼判断出现分歧。积分球优势在于通用性强，适合颜料、粉末、原料基础光谱研究，但单纯追求“和人眼观感一致”不如45/0几何光学结构。

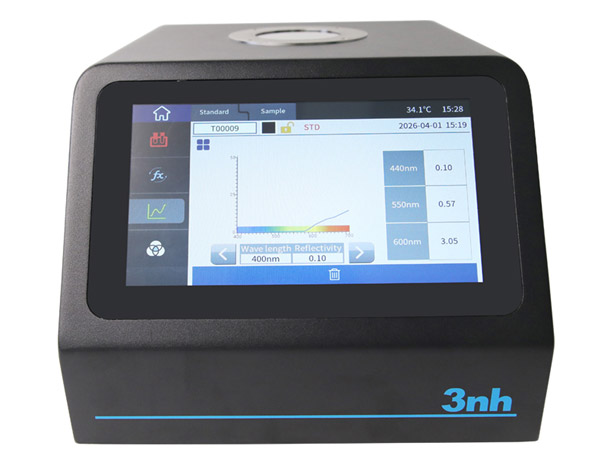

大口径色差仪为什么大多采用45/0几何光学结构？

45/0几何光学结构模拟人眼正常观察样品的方式：45°入射光源，0°垂直接收反射光，只采集样品表面定向反射的颜色信息，最大程度规避镜面强光干扰，色彩观感和目视对色灯箱判断结果一致性更高。大口径色差仪多用于纹理表面、粉末、颗粒等非镜面试样，这类样品容易产生杂散镜面反射。45/0光路天然过滤镜面反射，优先捕捉材料本身的体色，非常适合这类特殊材质测量，这也是大口径机型优先选用该结构的核心原因。

另外，从仪器光学稳定性来看，大口径d/8积分球容易出现内壁污染、光线漫射不均匀、边缘照度衰减等问题，大孔径下光谱一致性更难校准。45/0环形布光能够保证大测量区域光照均匀，设备长期使用的色彩重复性更易把控。但该结构不适合高镜面光亮样品，因此行业形成应用区分：大口径侧重哑光、纹理试样普遍采用45/0，高光泽镜面样品更多选用d/8积分球结构。因此市面上大口径机型优先选用45/0，主要面向纺织、无纺布、粉末、塑料颗粒等表面凹凸不均、以漫反射为主的样品检测。
